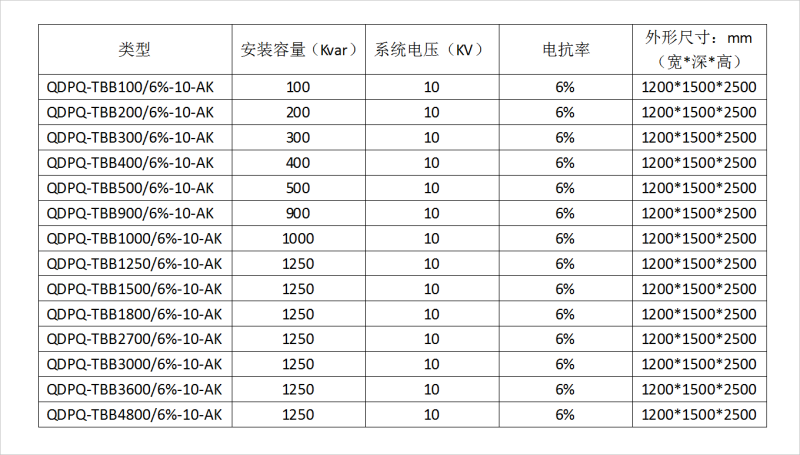

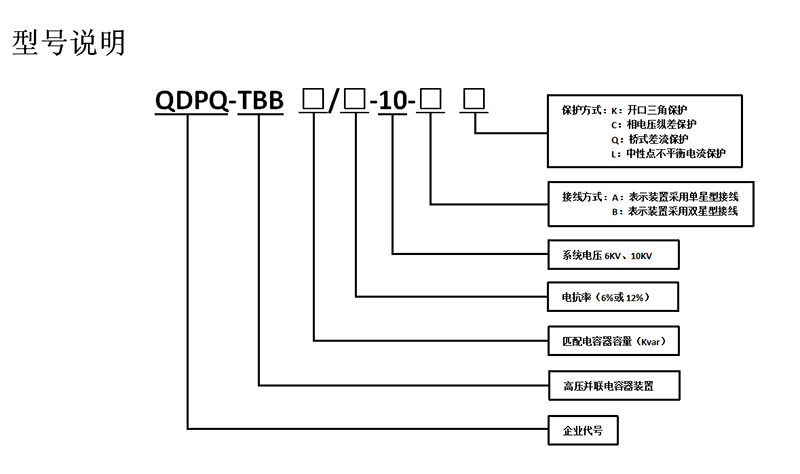

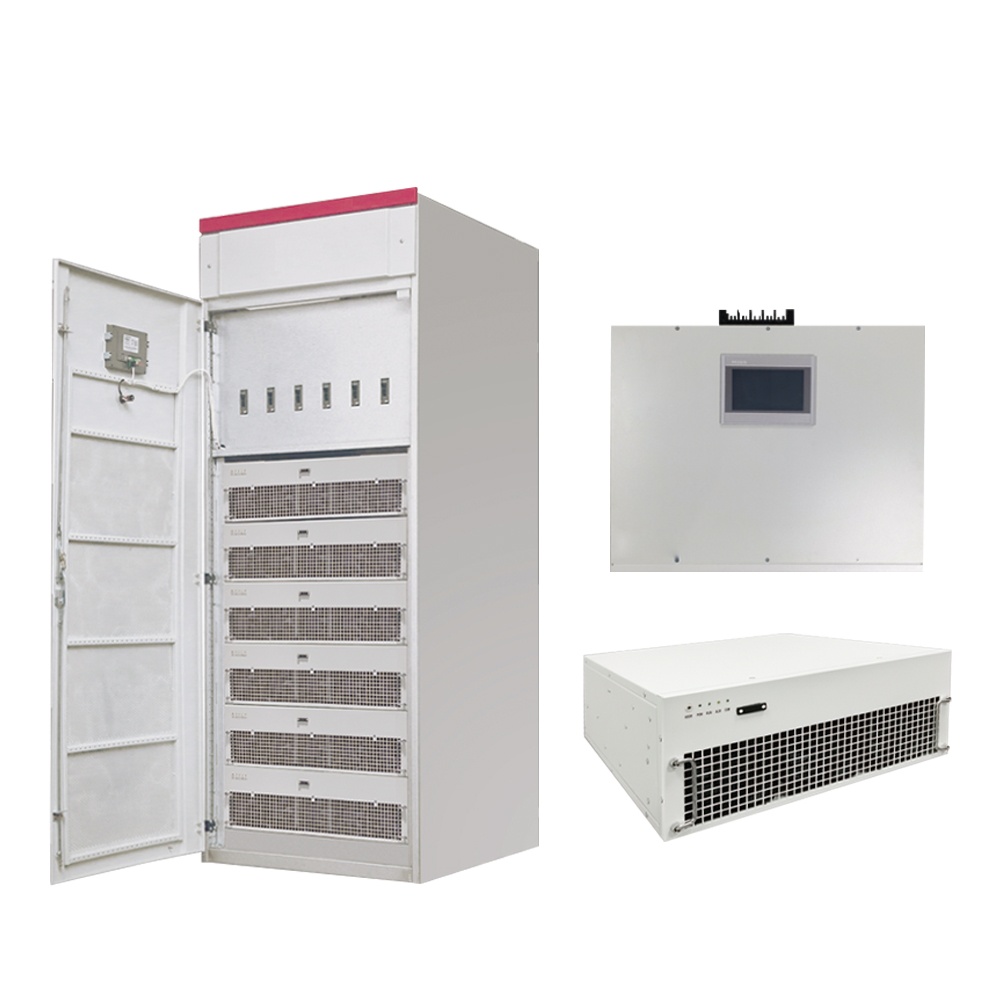

概述

QDPQ系列高壓補償軟起動裝置是適用于大中型高壓鼠籠交流異步電動機或異步起動的高壓同步電動機軟起動的一種理想方式，采用特制的自耦變壓器軟起動部分加電容補償部分，經過PLC的合理控制相互配合，解決了電機起動過程中需要的大電流大轉矩和對電網壓降造成的影響?？蛇_(dá)到系統起動電流小，切換無過電壓、過電流，對電網影響小、無電磁干擾，使用安全可靠，操作簡單，免維護。廣泛用于電壓等級為6KV、 10KV, 功率范圍2000Kw-20000Kw的大容量電機的軟起動 。

其應用范圍涵蓋冶金工業、石化、環保等產業多個領域，具體工況如高爐風機、高爐泵、焦化煤氣壓縮機、空壓機、制氧用空壓機、制氧壓縮機、轉爐用除塵抽風機、大型的催化和裂化風機、大型磨槳機等。

標準及規范

• GB 311.1-1997     高壓輸變電設備的絕緣配合

  GB/T 16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求

  JB 7112-2000      高電壓并聯電容器

  GB 1094.1-1996   《電力變壓器  第一部分  總則》

  GB 1094.2-1996   《電力變壓器  第二部分  溫升》

  GB 1094.3-2003   《電力變壓器  第三部分  絕緣水平和絕緣試驗》

  GB 1094.5-2008   《電力變壓器  第五部分  承受短路的能力》

• GB/T 10237-1988  《電力變壓器  絕緣水平和絕緣試驗  外絕緣的空氣間隙》

  GB 5582-1993      高壓電力設備外絕緣的污穢等級

  GB 50150-2006     電氣裝置安裝工程電氣設備交接試驗標準

  GB 5273-1985      高壓電器、變壓器及套管的接線端子

  GB/T 11022-2011   高壓開關設備和控制設備標準的共用技術要求

  GB 4208-2008      外殼防護等級（IP代碼）

正常工作條件

環境溫度上限不超過40℃，下限不低于-30℃；

相對濕度不超過85%；海撥高度不超過1000M；

應放置室內無劇烈振動及沖擊且垂直傾斜度不超過5°,沒有火災及爆炸危險的場合；

不允許有導電塵埃及腐蝕性氣體；

電源采用三相四線  380/220V 20A,且電壓波動必須保證在額定電壓的±15％范圍內。

注：1）環境溫度長期低于-10℃時需加裝加熱器，用戶訂貨時應予說明。

       2）電源電壓等級特殊時需重新設計，用戶訂貨時應予說明。

產品特點

• 4.1 基本原理

  大容量的電動機在工業領域的應用越來越普遍，電動機的起動容量與所配電網輸出容量的矛盾更加突出，非常有必要進一步減小電動機起動時從電網吸收的容量，這樣可以使配套電網不需要過多的為電動機起動預留過大的容量，減小一次性投資以及變壓器的運行費用。對有些改造項目，在不增加電網容量時也可適當增加可拖動電動機的容量。

  起動時在起動回路并聯電容，由電容提供容性無功電流，可抵消一部分感性無功電流，使電動機起動時從電網吸收的總電流大大降低。因軟起動器和電容構成的起動裝置工作時輸出的電壓可調，就稱之為高壓補償軟起動裝置。利用該裝置在起動時既能滿足電動機起動電流的要求，又能減小電網的輸出電流，是一種理想的起動方式。

• 4.2 技術特點

  l  起動回路電流一般為2倍電機額定電流（采用高配型號可小于1.5倍額定電流），最小可達到額定電流；

  l  起動時電網的壓降一般在在7%-15%之間；

  l  對電網容量要求低，顯著減小變壓器安裝容量，大幅降低一次設備投資；

  l  起動轉矩大，可滿足不同負載的要求；

  l  可連續起動，重復精度高；

  l  無諧波，電網波動小，基本不影響電能質量，無附加有功損耗；

  l  柜式結構，可拼柜放置配電室內，安全可靠，壽命長，免維護；

  l  體積較小，安裝使用方便。
